1、概述

超声应力测量模块（USGNet）的设计目标是面向工业级在线或离线超声应力或螺栓预紧力测量设备集成高性能专属模块。主要用于实现应力以及超声螺栓预紧力信号收发及分析处理。USGNet还部署了TCP/IP协议栈和网络接口，具备接入网络能力，是远程在线监测的“利器”。

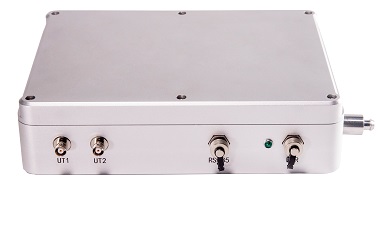

                     图1.1  USGNet

                       图1.2  单通道监测示意图

USGNet充分考虑了用户集成的便捷性、二次开发周期和成本，在接口和多通道组合监测方面都做了极大的优化，用户只需接入探头线缆、编码器线缆和网线，就可实现应力或螺栓预紧力的监测。

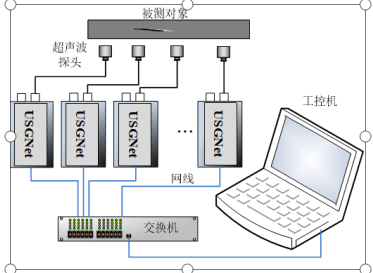

             图1.3 多通道监测原理示意图

USGNet还提供了功能丰富的二次开发工具包，可自主开发应用软件，展现个性化应力测量需求。图1.2和图1.3分别是单通道和多通道组合检测连接示意图。

USGNet具有较强的通用性，典型的应用领域包括：螺栓预紧力监测、管道应力监测、钢结构桥梁及建筑应力监测等。

2、超声法原理及优势

超声波能灵敏地反映被测件内部的信息，利用超声可无损测定被测对象积聚的应力。USGNet具有以下优势：

• 不对被测对象产生任何损伤；

• 可在线实时高速监测被测对象，适应系统集成实现自动化或半自动化应力检测；

• 测量深度较大，近表面应力检测深度2mm以内，工作应力检测深度可达550mm；

• 可用于高精度测厚；

• 网络接口，灵活的多通道自由组态扩展方式，可接入网络实现远程查看应力检测结果；

3、产品特点

USGNet作为工业级通用超声应力测量模块，具有以下特点：

• 模块化设计，具备快速集成能力，可大大缩小设备的开发和生产周期，低成本解决多通道监测需求

• 优良的抗干扰能力和可靠性，拥有出色的信噪比

• 丰富的二次开发包支持用户自定义监测功能

• 残余应力和载荷应力测量通用，具有良好的功能互换性

• 使用网络接口，具有远程在线监测、操控能力
