1、概述

        在线螺栓预紧力测量模块（USGNet）的设计目标是面向工业级在线或离线螺栓预紧力测量设备集成高性能专属模块。主要用于实现超声螺栓预紧力信号收发及分析处理。USGNet还部署了TCP/IP协议栈和网络接口，具备接入网络能力，是远程在线监测的“利器”。

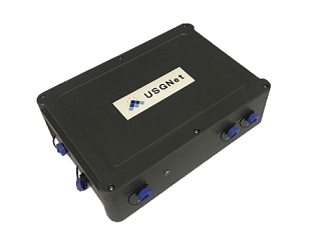

图1.1USGNet照片

        USGNet充分考虑了用户集成的便捷性、二次开发周期和成本，在接口和多通道组合监测方面都做了极大的优化，用户只需接入探头线缆、编码器线缆和网线，就可实现螺栓预紧力的监测。USGNet的组网较为灵活，可单体应用，也可局域组网或远程组网进行多点监测。

        USGNet还提供了功能丰富的二次开发工具包，可自主开发应用软件，展现个性化应力测量需求。

        USGNet螺栓预紧力测量模块应用场景包括：施工过程、定期巡检及在役监测，检测精度比较理想。

        目前，USGNet系列针对内陆和海洋气候两种应用场景分别推出了防护等级为IP65和IP67的两种型号。

2、超声法优势

        利用超声波测量螺栓应力具有以下优点：

• 超声波是一种能在固体中传播的机械波，所以利用超声波检测螺栓应力，不像光纤技术需要在螺栓上打孔，因此不影响螺栓的相关物理参数；

• 超声穿透能力较强，可以检测的螺栓规格较多，适应能力较强；

• 超声换能器小巧，功率密度大，与螺栓连接简单，可以方便的与螺栓集成设计为智能螺栓；

• 超声波测量预紧力可以完全避开拧紧过程摩擦力引入的误差影响

3、产品特点

        USGNet作为工业级螺栓预紧力测量模块，具有以下特点：

• 模块化设计，具备快速集成能力，可大大缩小设备的开发和生产周期，低成本解决多通道监测需求；

• 优良的抗干扰能力和可靠性，拥有出色的信噪比；

• 丰富的二次开发包支持用户自定义监测功能；

• 使用网络接口，具有远程在线监测、操控能力

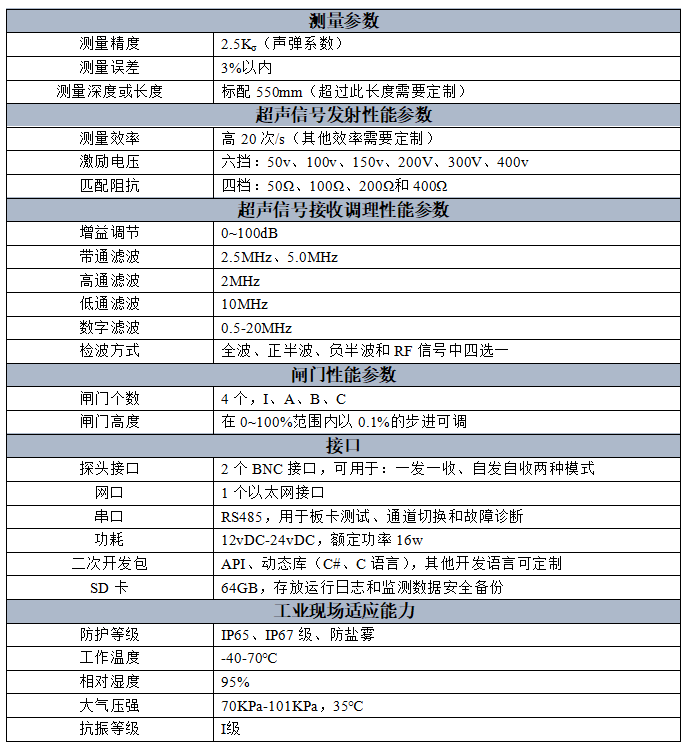

4、性能指标

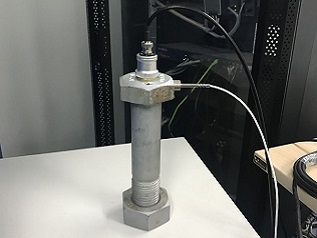

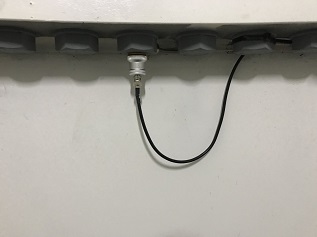

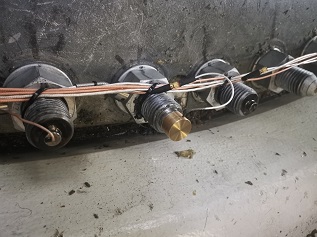

5、应用案例
