DN300内检测器设备关键设备介绍

几何变形检测器

几何变形检测器配置

我司几何变形内检测器通过测量接触管道内壁的探壁位移变化，实现管道变形几何尺寸测量，包括

管道凹陷、椭圆度变形、壁厚变化、造成管道内径变化的管道附件、管道长度、阀门、三通、环焊

缝、弯头等管道几何变形信息。运用变形检测器能找到变形点的准确位置，确定其尺寸大小，以便

及时改造，同时确定管道是否可以进行漏磁检测，若不满足要求，要进行管道维修。我司几何变形

检测器的精度见下表所示。

我司承诺提供的几何变形检测器具有如下配置：

① 主设备包含骨架主体及装配所需的防撞头、拉环、皮碗、电子包、各类探头、里程轮等全套配件；

② 主设备能在输油（成品油、原油）及输气（天然气、氮气、空气）管道内运行； 主设备可在管道

     介质压力≤10MPa，且运行速度5m/s状态下稳定运行，并保持单次运行250km 以上不出现质量问

     题；

③ 主设备的设计、制造和试验已考虑管内含硫、结蜡、含水等工况，保证极端情况下对设备结构和

     其电子系统和保护；

④ 主设备所配置的连接螺栓均为高强度标准螺栓，螺母为高强度锁紧螺母，防止设备在运行过程中

     零件散落，设备解体；

⑤ 主设备骨架前端配置防撞头，以保证尽量减少对管道设备的撞击损害，骨架前端设置拉环，拉环

     尺寸设计考虑防撞保护；

⑥ 皮碗、里程轮等配件尺寸保持一致，便于主设备间的通用；

⑦ 设备除防撞头采用组合焊接成型外其他均为机加工组件，焊接质量要求按照GB/T 12467.4执行，

     连接部位满焊，且应在适当考虑在周向均匀焊接加强筋，防止骨架在管道内磕碰断裂；

⑧ 我方承诺向业主方开放数据格式，并承诺业主方可长时间保有、使用设备原始数据和数据分析软

    件。

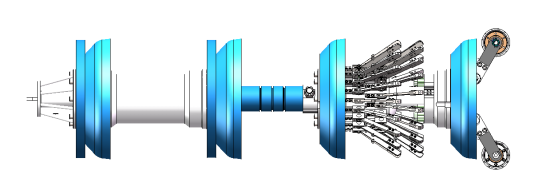

                                     几何变形内检测器

几何变形检测器精度

下表所示为我司DN300几何变形检测器的技术彩页。相关精度如下表所示。

                    表1 我司DN300几何变形检测器参数
