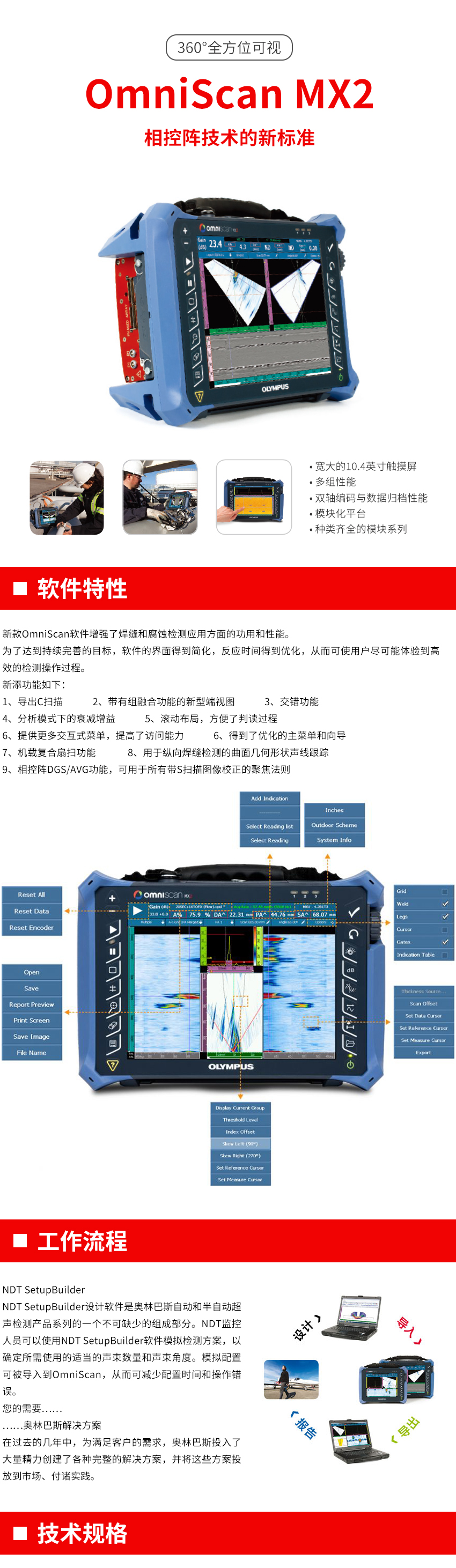

| OmniScan MX2软件的兼容性 | 相控阵模块的技术规格 （适用于OMNI-M2型模块） | ||||||
| 模块 | OmniScan机载采集 | 使用TomoView控制的OmniScan | 备有分析软件 | 一般规格 | 外型尺寸 （宽 x 高 x 厚） | 226 mm x 183 mm x 40 mm | |
| UT | MXU 4.3R2 | 带OSTV PA1 3.0R9的TomoView 2.10R19 | OmniPC 4.3R2 | （8.9 in. x 7.2 in. x 1.6 in.） | |||
| TomoView 2.10R19 | 重量 | 1.6 kg（3.5 lb） | |||||
| PA | MXU 4.3R2 | 带OSTV PA1 3.098的TomoView 2.10R19 | OmniPC 4.3R2 | 接口 | 1个相控阵接口： Olympus PA接口 | ||
| TomoView 2.10R19 | 2个UT接口： LEMO 00 | ||||||
| UT2 | MXU 4.3R2 | TomoView 2.10R19 | OmniPC 4.3R2 | 聚焦法则数量 | 256个 | ||
| TomoView 2.10R19 | 探头识别 | 自动探头识别 | |||||
| PA2 | MXU 4.3R2 | TomoView 2.10R19 with OSTV PA2 1.0R2 | OmniPC 4.3R2 | 脉冲发生器/接收器 | 孔径 | 32个晶片* | |
| TomoView 2.10R19 | 晶片数量 | 128个晶片* | |||||
| 脉冲发生器 | PA通道 | UT通道 | |||||
| OmniScan MX2主机的技术规格 | 电压 | 40 V、80 V、115 V | 95 V、175 V、340 V | ||||
| 一般规格 | 外型尺寸 （宽 x 高 x厚） | 325 mm x 235 mm x 130 mm | 脉冲宽度 | 30 ns～500 ns可调，分辨率为2.5 ns。 | 30 ns ～ 1000 ns范围内可调， 分辨率为2.5 ns。 | ||
| （12.8 in. x 9.3 in. x 5.1 in.） | 脉冲形状 | 负方波 | 负方波 | ||||
| 重量 | 3.2公斤，不含模块，带一节电池。 | 输出阻抗 | < 25 Ω | < 30 Ω | |||
| 数据存储 | 存储设备 | SDHC卡，大多数标准USB存储装置，或快速以太网* | 接收器 | PA通道 | UT通道 | ||
| *为了获得极佳结果，建议使用Lexar®存储卡。 | 增益 | 0 dB～80 dB，较大输入信号为550 mVp-p（满屏高） | 0 dB～120 dB，较大输入信号为34.5 Vp-p（满屏高） | ||||
| 数据文件容量 | 300 MB | 输入阻抗 | 65 Ω | 脉冲回波模式：60 Ω | |||
| I/O端口 | USB端口 | 3个 | 脉冲发送接收模式：50 Ω | ||||
| 音频报警 | 是 | 系统带宽 | 0.6 MHz～18 MHz（–3 dB） | 0.25 MHz～28 MHz（–3 dB） | |||
| 视频输出 | 视频输出（SVGA） | 声束形成 | 扫查类型 | 扇形和线性 | |||
| 以太网 | 10/100 Mbps | 组数量 | 可多达8个 | ||||
| 输入/输出线缆 | 编码器 | 双轴编码器线（正交、向上、向下或时钟/方向） | 数据采集 | 数字化频率 | 100 MHz | ||
| 数字输入 | 4个数字TTL输入，5 V | 较大脉冲速率 | 高达10 kHz（C扫描） | ||||
| 数字输出 | 4个数字TTL输出，5 V，15 mA | 数据处理 | PA通道 | UT通道 | |||
| 采集开启/关闭装置 | 远程采集启动TTL，5 V | 数据点数 | 可多达8192个 | ||||
| 电源输出线 | 5 V，500 mA电源输出线（带短路保护） | 实时平均 | 2, 4, 8, 16 | 2, 4, 8, 16, 32, 64 | |||
| 报警 | 3 TTL，5 V，15 mA | 检波 | 射频、全波、正半波和负半波 | ||||
| 模拟输出 | 2个模拟输出（12比特），±5 V，10 kΩ | 滤波 | 3个低通、3个带通、5个高通滤波器 | 3个低通、6个带通、3个高通滤波器（TOFD配置下为8个低通滤波器） | |||
| 步速输入 | 5 V TTL步速输入 | 视频滤波 | 平滑（根据探头频率范围调节） | ||||
| 显示 | 显示屏尺寸 | 26.4 cm（10.4英寸） （对角线） | 数据显示 | A扫描刷新率 | 实时： 60 Hz | ||
| 分辨率 | 800 x 600像素 | 数据同步 | 根据内部时钟 | 1 Hz～10 kHz | |||
| 亮度 | 700 cd/m2 | 根据编码器 | 双轴： 1步～65536步 | ||||
| 颜色数量 | 1千6百万 | 可编程的时间校正增益（TCG） | 点数 | 32个： 每个聚焦法则有一条TCG曲线。 | |||
| 类型 | 薄膜晶体管液晶显示屏（TFT LCD） | 报警 | 报警数量 | 3个 | |||
| 电源 | 电池类型 | 智能锂离子电池 | 条件 | 闸门的任意逻辑组合 | |||
| 电池数量 | 1节或2节电池（电池舱内可容纳两个热插拔电池） | 模拟输出 | 2 | ||||
| 电池供电时间 | 使用两节电池，至少7小时 | ||||||
| 环境指标 | 工作温度范围 | -10 °C～45 °C | |||||
| （14 ºF～113 ºF） | |||||||
| 存储温度范围 | -20 °C～60 °C（-4 ºF～140 ºF），带电池 | ||||||
| -20 °C～70 °C，不带电池 | |||||||
| 相对湿度 | 45 °C无冷凝条件下，较大相对湿度为70 %。 | ||||||
| 侵入保护评级 | 设计符合IP66评级 | ||||||
| 防撞击评级 | 通过MIL-STD-810G 516.6的坠落测试 | ||||||
| MX2模块的兼容性 | MXU 4.1R8及更新版本 | OMNI-M2-PA32128PR | |||||
| MXU 4.0及更新版本 | OMNI-M2-PA1664 | ||||||
| OMNI-M2-PA16128 | |||||||
| OMNI-M2-PA32128 | |||||||
| OMNI-M2-UT-2CH | |||||||
| MXU 3.1和MXU 4.1R9及更新版本 | OMNI-M-UT-8CH | ||||||
