风电滚子相控阵全自动检测系统是由斌瑞自主设计的基于奥林巴斯Foucs PX Openview架构的一套在线全自动检测系统。

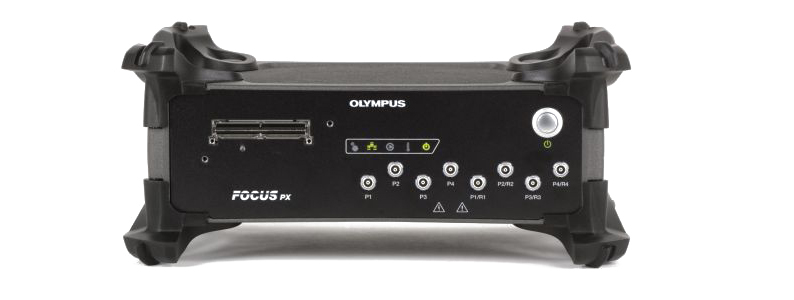

主要选用奥林巴斯FOCUS PX
主要有以下特点：
l全功能基于PC数据采集和分析软件(Focus PC)
l高级相控阵、多通常规超声检测、TOFD检测配置相结合
l基于配套设备的文件容量，可储存大量数据
l通往外部电机控制器及扫查器的通讯接口
l配置可高达 32:128，且可多台串联
l脉冲重复频率可高达 20 kHz
l实时数据压缩和信号平均
l基于以太网的快速数据传输(30 MB/s)

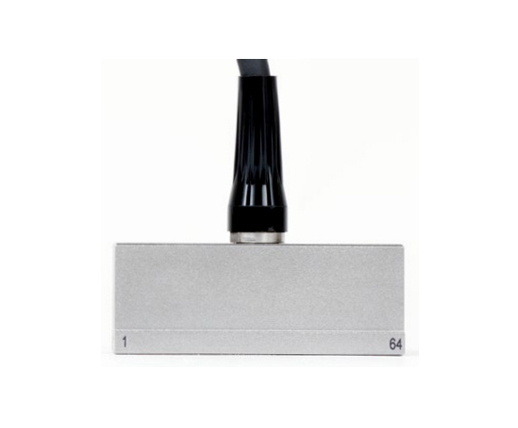

探头选用奥林巴斯专门设计的水浸式相控阵探头，水浸相控阵为多晶片结构，能够实现声场的聚焦效果，
相对于常规探头有更好的检测效果。在个别情况下，也可搭配常规探头使用。

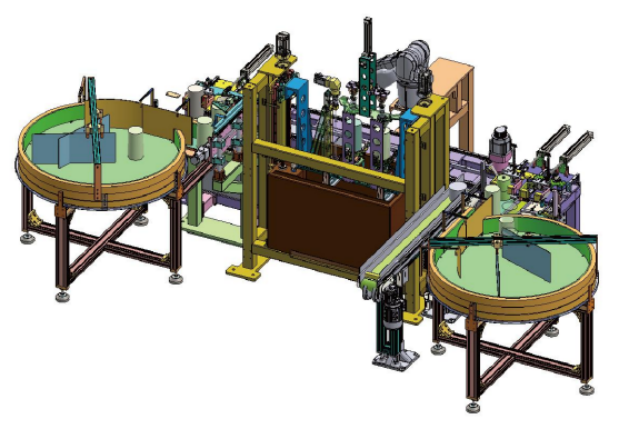

机械结构如下图所示：
全自动上下料
不同工件自动换型
NG/OK工件自动分选
机械臂搭载相控阵探头高精度控制检测
双工位结构，提高检测效率

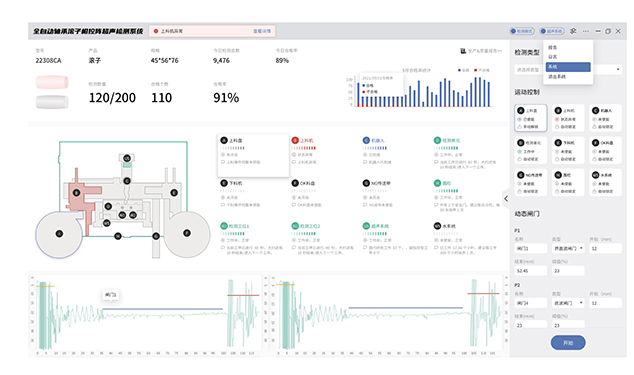

自主开发软件如下图所示：
超声与机械控制一体式控制
机械全过程状态监控
清晰明细的NG/OK报警
自主开发的跟踪TCG功能
缺陷自动识别当量
自动生成报告
