特征

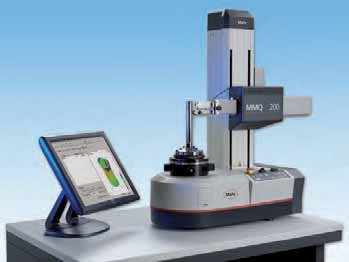

MMQ 200配有高精度,马达驱动Z轴立柱
相比MMQ
100,开创了全新形式的形状计量
圆柱度仪MMQ 200能够全自动地按标准D1N/1SO1101评定 形位误差,使您可以验证产品质量:
. 圆度
. 直线度
. 平面度(圆形扫描评定)(1)
. 平行度
. 锥度
. 同心度,同轴度
. 跳动,全跳动
. 圆柱度
. 倾斜度
. 垂直度(以圆形扫描面为基准)
. 角度
. 扇形区间上的圆度、平面度、径向跳动
. 区间上的直线度评定
特征
. 高精密圆度测量轴(C)
. 电机驱动的垂直测量轴(Z)
. 电机驱动的水平定位轴(X)
. 手动调平调心工作台
. 手动的T20W测头或
. 电机驱动T7W测头
. 人体工学的操作面板,可一键启动相应的测量程序(P1,P2,P3)
版本
MarForm MMQ 200有两个版本
使用通用测头T20W的测量站,以及使用电动测头T7W的测量 站,由于他独特的机动性,使仪器拥有更多的自动化。
MMQ 200使用软件EasyForm
仪器支持触摸屏技术,也可支持普通液晶显示器,操作简单而 独特。
使用T20W的测量站
. 圆柱度仪MarFormMMQ200
. 手动T20W测头,带测针
. 测量与操作软件EasyForm
. 配有英特尔处理器和64位Windows7Ultimate的计算机 . 24"液晶显示器
. 彩色喷墨打印机
. Ø 100mm三爪卡盘
使用T7W的测量站
. 圆柱度仪MarFormMMQ200
. 电机驱动T7W测头,带测针
. 测量与操作软件EasyForm
. 配有英特尔处理器和64位Windows7Ultimate的计算机
. 24"液晶显示器
. 彩色喷墨打印机
. Ø 100mm三爪卡盘
可选:
. 17"触摸屏显示器替换24"普通液晶显示器
. 使用MMQ200/T7W的粗糙度测量与评定选件
. 软件AdVancedForm(扩展功能和编程)
. 各种夹具
. 各种不同长度和形状测头的测量臂
. 各种双测头测针
. 各种校准标准器
