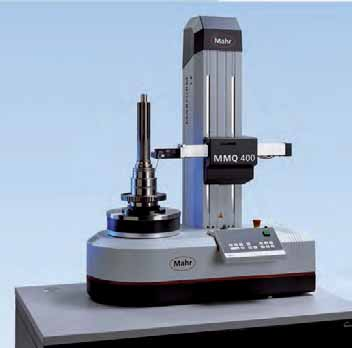

MMQ400-2是一种万能形状测量机,可适用于检测室和 生产现场
特征
MMQ 400-2可按DIN
ISO1101标准,对超长工件进行各类应 用评估,高精度的测量轴设计,Z轴和X轴,可实现各种形位 公差的测量。
MarForm MMQ 400-2适用于
. 高精度工件
. 常见超长工件
. 大尺寸,超重工件
. 生产现场或检测室
MarForm MMQ 400-2有5种设计版本,以满足您的需求,因 此可以实现对每一种测量任务的优化设计:
. 带自动,或手动调心调平工作转台
. 配500mm,或900mm垂直Z轴,280mm水平X轴,又或: . 配350mm垂直Z轴,和180mm水平X轴
. 配数字直线控制系统的X轴和Z轴,以满足更佳测量重复性的 要求
MarForm MMQ 400-2可以是一台半自动的测量中心(配手动 调心调平工作转台时),但当它配备了自动调心调平工作转 台和T7W自动测头以后,也可以是一台全自动的测量中心, 完美适用于您的高精度工件测试任务,无需任何人工介入。

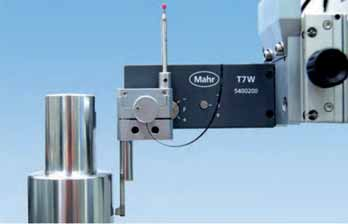

全自动形状测头 T7W
T7W测头装备有一个电机驱动的旋转轴,使得测针可以渐近 进入到相应的接触位置,这使得圆柱表面上的测量和端面的 测量都成为可能。作为一种零定位的测头, T7W测头能够实 现外测量和内测量的自动转换,和自上而下测量端面与自下 而上测量端面的转换,无需操作者的介入。
由于电机驱动的转轴设计, T7W测头的测针可以自动更换, 这被称为星形测头,各个测针带有不同的经设定的接触点, 这样一来就可以实现测量中的不同几何形状的测头的自动更换。
可选：粗糙度测量
可实现形位公差检测和粗糙度参数测量的功能组合。用MarForm MMQ 400-2检测工件形位公差的同时得到某些典型 粗糙度参数的结果,如Ra和Rz,而无需把工件换到另一台测 量设备上重新装夹。
程序控制和电机驱动使得设备可以在带红宝石测球的形状测头 和PHT6-350粗糙度测头之间自动来回转换。这样就避免了 操作者介入对精度带来的影响,各种测头可以从垂直方向和水 平方向实现自动定位。T7W的电机驱动转轴设计,使得测头可 以实现任意1。增量的转动定位。
