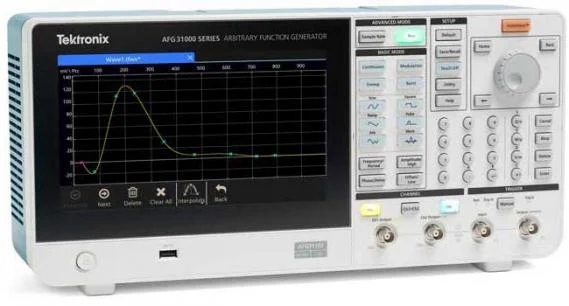

泰克 AFG31000 系列是全新智能型 AFG，它内置任意波形发生和实时波形监测功能，并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高级波形生成和编程功能，支持波形监测，拥有流行的触摸屏界面，让每个科研人员和工程师的测试变得更简单，让工作变得更轻松。

主要性能指标

• 单或双通道型号

• 输出幅度范围 1mVP-P ~ 10VP-P 至 50Ω 负载

• 基本 (AFG) 模式:

• 25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形

• 250 MSa/s, 1GSa/s 或 2GSa/s 采样率

• 14 位垂直分辨率

• 内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形

• 扫描、突发和调制模式 (AM, FM, PM, FSK 和 PWM)

• 高级 (序列) 模式:

• 连续模式 (选配序列模式、已触发模式和选通模式)

• 每条通道上 16Mpts 任意波形内存 (128Mpts 选配)

• 序列模式下可多 256 步，支持循环、跳转和等待事件

• 可变采样时钟 1µSa/s ~ 2GSa/s

主要功能

• 凭借InstaView™ 技术，工程师可以实时查看被测器件 (DUT) 上的实际波形，而不需使用示波器和探头，降低了因阻抗不匹配引起的不确定度

• 波形序列选项可以对复杂的长波形编程，支持 256 步

• 9 英寸容性触摸屏的操作与智能手机类似，为常用设置提供了快捷方式

• 内置 ArbBuilder 可以在仪器上创建和编辑任意波形，而不需要连接电脑

• 可以防止输出发生过压和过流，极大限度地降低仪器损坏的潜在风险

• 兼容 TekBench™ 软件，在实验室中帮助学生设置、控制和分析测试结果

应用

• 高级研究

• 时钟和系统同步

• 复现真实世界信号

• 元器件和电路表征和验证

• 嵌入式电路设计和测试

• 通用信号生成

基本模式和高级模式

AFG31000 系列是第一个拥有全功能基本模式(AFG)和高级(序列)模式的任意波函数发生器。

在基本模式下，AFG31000 生成传统函数和任意波形。触摸屏和前面板控制功能可以简便地进行设置。

基本模式可以改变频率，而不用担心波形长度和采样率。这种功能既适合表征滤波器/放大器频响的模拟设计，也适合时钟速率经常变化的数字设计。

高级模式是 AFG31000 中提供的新模式，可以生成多个复杂定时的波形。在这种模式下，您可以编写一个由 1~256 个波形组成的列表(或序列)，总波形长度可达 16Mpts/ch (128Mpts/ch 选配)，并定义这些波形的输出序列。支持重复、转到、等待、跳转和已触发事件，大容量内存可以存储许多波形或长波形。

这种功能特别适合需要顺序执行多个测试用例的应用。您不用逐个加载测试用例，而是可以把所有测试用例放到一个序列中，一次性加载这些测试用例，然后从一个测试用例无缝切换到另一个测试用例，大大提高测试效率。

高级模式可以使用灵活的步进控制功能，构建复杂的波形序列

排序后的正弦波形，拥有不同的频率和幅度。

此外，高级模式采用了可变采样率技术。波形中的每个样点输出一次，且在每个周期中只输出一次，与采样率同步。由于没有跳跃或重复，所以保留了波形中的所有细节。这种功能特别适合对信号保真度要求高的应用，比如 IQ 调制和脉冲串生成。

InstaView™ 技术可实时监测 DUT 上的实际波形

大多数波形发生器默认被测器件的阻抗是 50 Ω。但是，大多数被测器件的阻抗并不是 50 Ω。这种不匹配会导致 AFG 上设置的波形与 DUT 上的实际信号不一致。

在关闭 InstaView 后，AFG31000 的工作方式与传统函数发生器一样。由于阻抗不匹配，AFG 显示屏上显示的波形与 DUT 上观察到的波形是不一样的。

凭借InstaView ™技术，AFG31000 系列可以显示 DUT 上的实际波形，而不是 AFG 上设置的标称波形。AFG 上显示的波形会对 DUT 上的频率、幅度、波形形状和阻抗变化瞬时做出反应。InstaView 帮助大大降低了因阻抗不匹配导致的不确定度和测量风险，而不要求额外的电缆、仪器或工作。

在开启 InstaView 后，AFG31000 显示 DUT 上观察到的波形。

大的触摸屏，智能用户界面

9 英寸大的容性触摸屏，在一个屏幕上显示所有相关设置和参数。与智能设备类似，您可以触击或滑动，简便地选择、浏览、定位和改变设置和参数。可以立即进入常用功能。提供了用户熟悉的按钮和旋转旋钮，可以以更加传统的方式查看信息。

可以从上滑菜单中简便地进入常用设置

内置 ArbBuilder 工具让任意波形创建和编辑工作变得更轻松

过去，您需要一台电脑及波形编辑软件，才能创建或编辑任意波形。然后需要使用 U 盘或数据电缆连接，把波形下载到 AFG 上。这个过程耗时长，特别是在需要经常改变波形设置时。

ArbBuilder 是 AFG31000 系列上内置的一种应用，可以在发生器上直接创建和编辑任意波形。您可以使用公式编辑器工具创建任意波形，或从标准模板库中导入任意波形。由于大的容性触摸屏，您可以拖动、手指开合和放大，获得所需的细节。

您可以从 U 盘把 CSV 格式的数据文件直接加载到 ArbBuilder 中，迅速复现示波器捕获的或第三方软件创建的真实世界波形。

使用简便的触摸屏界面创建任意波形

简化多台同步

大多数应用需要一条或两条输出通道，但某些应用则要求更多的通道。例如，为了仿真三相电信号，工程师通常需要同步三台 2 通道发生器，每个相位上的电压和电流各一台。以前这会耗费很长时间，因为要求在不同 AFG 仪器之间连接许多电缆，还需要在所有仪器上一层层改变菜单。

AFG31000 简化了这个过程，它在屏幕上有一个向导工具，可以引导用户完成电缆连接和设置配置，实现多台发生器同步。
