CTS-8077PR 型脉冲发生接收仪，是本公司近期推出的探头测试专用仪器。该仪器符合欧标 (EN12668:2000 ) 探头
测试系统要求具有极低噪声和宽频带的接收放大器，并由高性能方波脉冲发生器和高压电路组成先进的发射电路。
宽带方波脉冲发射器。

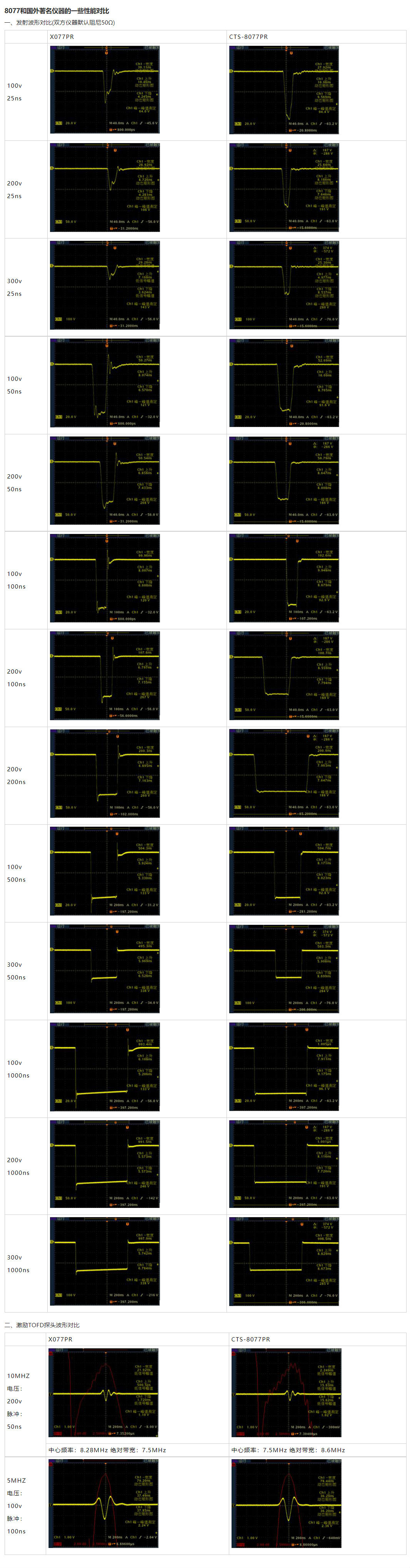

脉冲宽度可调范围为25ns～6500ns，小步进为5ns，对应80kHz到20MHz的探头。
脉冲电压可调-25V～-400V以25V为步进。
脉冲重复频率可选，重复频率高达5kHz。。
宽频带（30MHz）脉冲接收器。
60dB RF增益，1dB步进调整。
50dB RF衰减，1dB步进调整。
10MHz或30MHz可选低通滤波器。
1kHz或1MHz可选高通滤波器。
USB接口，计算机同步控制并且为用户提供PC同步控制软件和用户开发包。
应用范围：探伤；厚度测量；声速测量；频谱分析；测量换能器的特性；其他用于监控材料和过程的测量；符合欧标的探头测试系统。
以超声换能器测试为例（选购）：利用CTS-8077PR脉冲发生接收器和汕头超声探头测试软件来测试超声换能器的回波脉冲宽度、中心
频率、-6dB相对带宽、相对脉冲回波灵敏度的方法。
测试系统连接方法一：
1.CTS-8077PR T/R BNC插座通过探头线（同轴屏蔽线）、BNC三通插座与超声波换能器相连接，仪器工作模式设置为“单”。
2.示波器通过交叉网线与PC机连接，连接后要确保PC机能正确读取示波器数据。

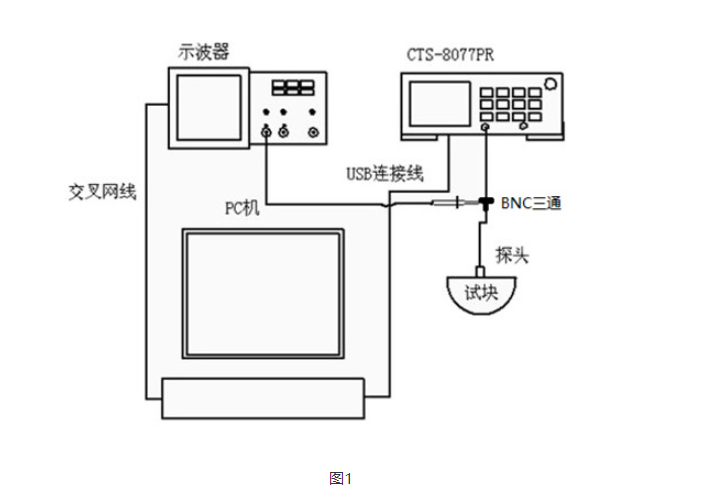

3.示波器CH1通道探头直接连接BNC插座，如图1所示。图1的这种连接的特点就是示波器的探头直接采集换能器的输出信号，信号没经
过脉冲发生器，这种接法对脉冲发生器的接收电路没有带宽限制，适用于探头灵敏度比较高的换能器。
测试过程
1.按照图1连接好各个设备，打开各个设备的电源，确定各个设备都能正常工作。
2.确定PC机能从示波器获得波形数据。
3.设置示波器，打开“CH1”通道和“MATH”通道，并将“MATH”功能设为“快速傅里叶算法FFT”信源设定为“CH1”。
4.CTS-8077PR工作方式设置为“单”，仪器的其它参数需要根据待测的换能器来调节，本次试验用的 是“2.5P20”系列直探头，仪器的
参考设置如下：
工作模式：单；接收增益：0dB；脉冲电压：-200V；触发源：内部；
重复频率：500Hz；LPF:30MHz；脉冲宽度：200ns；HPF:1kHz；阻尼：50Ω;
设备参数设定好后打开探头测试软件（详细介绍请联系公司客服），
1）完成探头测试软件的注册（详情见软件使用说明）
2）完成软件与示波器连接（详情见软件使用说明）
3）设置相关参数

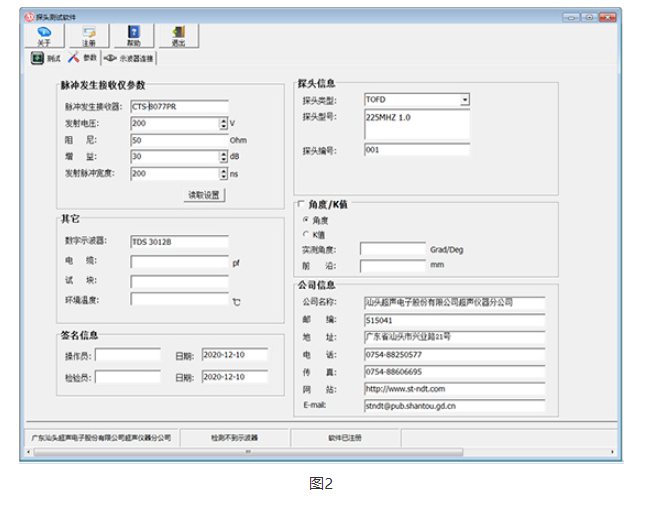

参数设置页面如图2，包括脉冲发生接收仪参数，探头信息，角度/K值，其它，签名信息，报告标题六大项。用户可根据测试的实际情况进行
填写。其中脉冲发生接收仪参数栏的参数用户可自行填写也可配合我司的CTS-8077PR脉冲发生接收仪自动读取该仪器的参数。只要使用USB
连接线连接该型号仪器跟电脑，点击参数界面上的读取设置按键即可自动读取仪器参数。
*注意：若使用软件自动读取CTS-8077PR仪器上的参数时，探头测试软件只能在Windows XP操作系统下使用。
4）探头测试

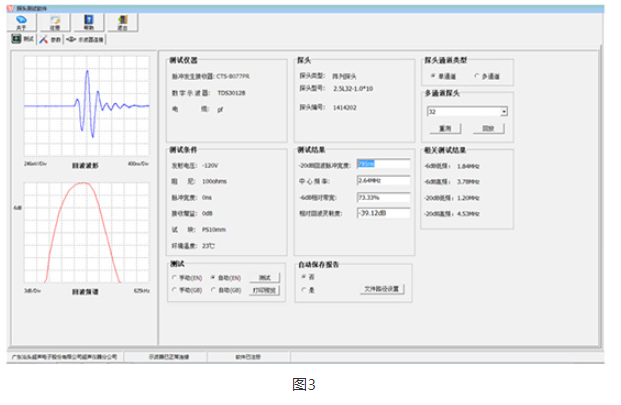

测试界面如图3所示，点击测试，测试成功后会在测试结果栏目里显示测试结果的数据。测试仪器、探头、测试条件组合框中显示的参数为参数
页面所输入的参数。测试结果及相关测试结果为测试计算得到的数据。至此探头测试完成，保存测试结果即可。
