型号：NJJ-200K
用途：混凝土锚固、钻孔取芯、电气设备施工、空调设备施工、煤气管道施工、自来水管道施工、混凝土结构物修复、混凝土建筑物诊断、混凝土桥梁完工检测等。
标准规范：DGJ32-TJ79-2009；DBJ50T-289-2018；JGJ/T456-2019
一、NJJ-200K混凝土雷达功能特点：
1、通过移除手柄，可以检测73mm高的空间。 连接附加的延长杆可以更容易地檢測长距离的地板，天花板和横梁。以3种模式支持所有勘探环境。

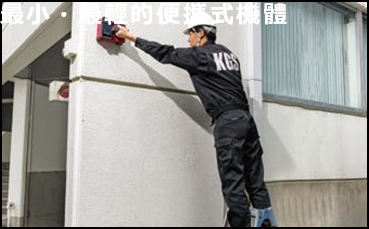

2、一个约1千克的紧凑机身大大减轻了操作员的身体负担。

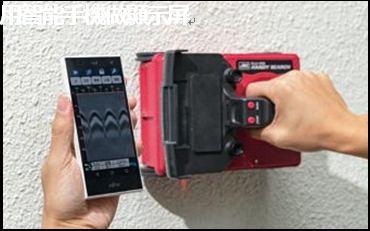

3、通过采用智能手机作为显示器，只需更换智能手机即可始终使用新的CPU。

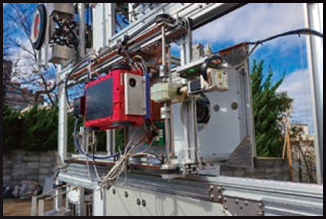

4、NJJ-200K的“小”，“轻”和“wifi通信”受到客户好评，并且被用作机器人系统的一部分。

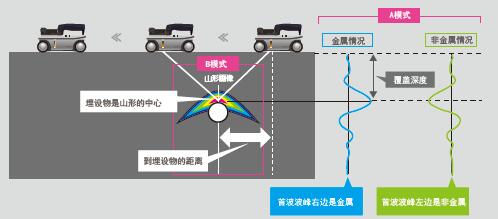

二、电磁波雷达的探测原理：
NJJ-200K手持式混凝土雷达探测原理是电磁波雷达法， “电磁波雷达方法”是放射辐射电磁波，而接收来自物体的反射信号，以測試到鋼筋和埋地管（铁管，聚氯乙烯管，CD管等）空洞，壁厚及路面厚度等的探測方法。
三、NJJ-200K 混凝土雷达符合的标准规范：
DGJ 32-TJ79-2009 《雷达法检测建设工程质量技术规程》
DBJ50∕T-289-2018 《雷达法检测混凝土结构质量技术标准》
JGJ/T456-2019 《雷达法检测混凝土结构技术标准》

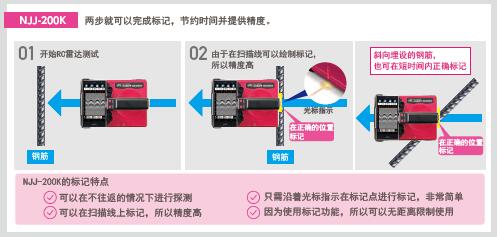

四、NJJ-200K 混凝土雷达标记特征：
快！简单！高精度！
该系统能够在扫描线上以高精度进行标记，并且不会在扫描线上往复运动，因此可以使用光标指示轻松完成标记。
五、NJJ-200K 混凝土雷达技术参数表：
| 参数 | 性 能 |
| 方式 | 电磁波雷达方式 |
| 频段 | 700MHz～3500MHz（中心频率：2100MHz） |
| 探查对象物 | 钢筋・埋设管道（鐵管，PV管，CD管等）的空洞等 |
| 测量深度 | 5～450mm（混凝土的相对介电常数为6.2， 钢筋直径为6mm以上的话） |
| 深度显示范围 | 显示范围设定[浅，浅宽：0至147 mm ][ 标准，标准宽：0至299 mm][ 深，深宽：0至602 mm]（当相对介电常数设置为8.0时） |
| 测量深度分辨率 | 浅模式・标准模式：约1mm、深模式：约2mm |
| 水平分辨率 | 检测深度不到75mm的被测体：75mm以上： |
| 检测深度75mm以上的被测体：深度以上的间隔 | |
| ※在标准钢筋上的实测值（深度：钢筋的空隙＝1：0.2以上） | |
| 深度75mm時、能辨別钢筋的空隙为15mm的钢筋 | |
| 深度175mm時、能辨別钢筋的空隙为40mm的钢筋 | |
| 水平方向距离分辨率 | 2.5mm |
| 显示模式 | B模式垂直截面）、BA模式（垂直截面，显示反射波）、、C模式（3D数据的平面图像） |
| 图像处理 | 探查時：实時自动处理表面波、，实时手动减法处理，浅滤波器，后处理（平均+自动灵敏度，固定+自动灵敏度，平均值，OFF） |
| 非探查時：固定表面波处理，用户表面波处理，减法处理，手动表面波处理，平均波处理，峰值处理，原始图像再现处理，自动灵敏度调整 | |
| 显示画面 | 通過智能手机，平板及电脑显示 |
| 介电常数的设定范围 | 2.0 ～ 20.0 0.1 step |
| 扫描速度 | 约80cm/s 超过速度时会有警报(探查模式设定[U倍速]时) |
| 控制功能 | 绘图标记297点（99点×3组），显示电池容量，屏幕垂直/水平切换显示，自动钢筋检测功能，钢筋检测辅助功能 |
| 数据保存功能 | 数据存储在智能手机和平板电脑的内置存储器中。使用2 GB内存容量时可存储约150个数据（以二进制格式存储20 m搜索数据时） |
| 使用溫度范围 | 0 ～ 50℃（智能手机除外） |
| 电源 | 专用电池 |
| 连续使用时間 | 7小时以上（电池充滿电时，使用本公司智能手机时） |
| 防尘防滴结构 | IP54 类別 2 ※1 ※2 ※3 |
| 对应OS | Androi 4.2以上 ※4 ※5 |
| 尺寸 | 安裝手柄时：149±2.5（W）×207±2.5（D）×134.5±2.5（H）m（包括车轮） |
| 卸下手柄时：149±2.5（W）×207±2.5（D）×74.5±2.5（H）m（包括车轮） | |
| 重量 | 约1kg（包括电池，不包括智能手机） |
