型号：GT-E220

用途：应用于装配式建筑套筒灌浆连接质量检测，检测套筒内钢筋插入长度，灌浆饱满度。

标准规范：T/CECS 683-2020,JGJ/T485-2019,DB37/T 5106-2018,DG/TJ 08-2252-2019,DB13(J)T 3754-2020,DB32/T 3754-2020,DBJ/T-199-2020,DB22/T 5037-2020,DBJ52T105-2021

GT-E220三维扫描测量内窥镜集光学、电子、 精密切捕和双目摄影视圃技术于－体，清晰度高、可靠性好、稳定性强，可以在人力所不及或者存在安全隐患的地方进行目视检测与测量，解决用户的实际需求。

符合技术规范：

中国工程建设标准化协会：T/CECS ×××-202×《装配式混凝土结构检测技术标准》送审稿

中国工程建设标准化协会：T/CECS 683-2020《装配式混凝土结构套筒灌浆质量检测技术规程》

住房和城乡建设部：JGJ/T485-2019《装配式住宅件数检测技术标准》

山东省：DB37/T 5106-2018《装配式混凝土结构现场检测技术标准》

上海市：DG/TJ 08-2252-2018《装配整体式混凝土建筑检测技术标准》

河北省：DB13(J)/T 8327-2019《装配式混凝土结构建筑检测技术标准》

江苏省：DB32/T 3754-2020《装配整体式混凝土结构检测技术规程》

广东省：DBJ/T-199-2020《装配式混凝土结构检测技术标准》

吉林省：DB22/T 5037-2020《装配式混凝土建筑结构检测技术标准》

贵州省：DBJ52T105-2021 《装配式混凝土结构套筒灌浆饱满度检测技术规程》

GT-E220三维扫描测量内窥镜产品特点：

·直观清晰的视觉体验：

采用720P高清方案，图像清晰度高；

高灵敏度CCD/CMOS传感器，自动感光，保证局部细节清晰可见；

·人性化设计

智能化操作系统，使用便捷，可以轻松编辑检测报告；

手持编写、模块化设计，便于携带、维修、更换，开兼顾更多使用需要；

大容量锂离子电池仓，方便快速更换，充分保障续航能力和使用次数；

·检测效率高

具有拍照录像、存储回放功能，实时图像缩放，文件编辑注释，文件及文件夹管理功能，支持导出U盘；

软件整体采用形象化符号，更易上手，实时编辑报表功能，可随时随地生成工作报表

·三维扫描，测量值准确稳定

测量方式包括点到点、点到线、点到面、曲线测量等，覆盖客户所有需求

具备实时测量与后测量两种测量模式

具有缺陷负片增强现实和缺陷色彩渲染标记功能，便于缺陷识别

采用高清双目三维立体建模，使成像更加清晰，测量更加准确

直视手柄，侧视手柄，满足不同检测需求

·完善可靠的售后服务

提供备用机

快速维修

新应用一套筒灌浆连接质量检测

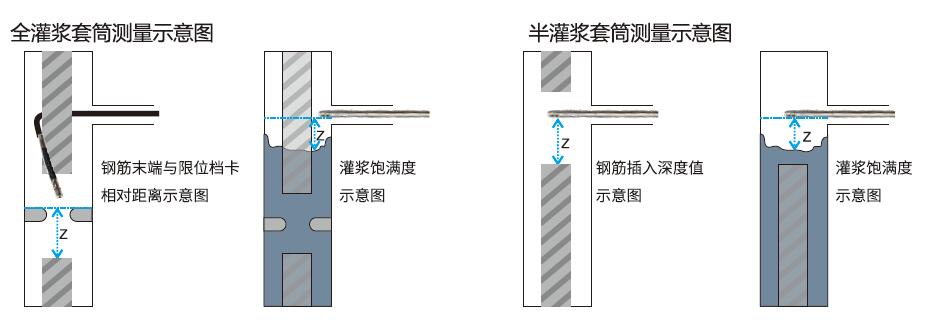

内窥镜法检测套筒内钢筋插入长度，灌浆饱满度

针对构件生产或现场安装偏差导致下段钢筋无法就位，个别存在下端钢筋被割断或割断现象，采用内窥镜检测套筒内钢筋插入长度。以套筒内的已知参照点为基准，利用内窥镜点到面的测量功能及显示测量镜头与选定点质检的距离功能，并借助于本产品出众的大量程检测能力，准确测出钢筋端部与参照点之间的相对距离，从而计算出钢筋的插入长度。
