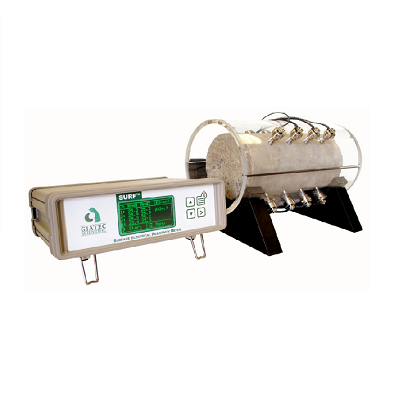

型号：SURF
用途：SURF混凝土表面电阻率测试仪通过四探头（Wenner阵列）技术，快速、准确地测定混凝土的表面电阻率。
标准规范：AASHTO TP95
SURF混凝土表面电阻率测试仪是一种基于AASHTO TP 95-11和ASTM标准的四探头（Wenner阵列）技术的实验室测试仪器，能快速、方便、准确地测定混凝土的表面电阻率。Surf混凝土表面电阻率测试仪有一个特别而可定制化的设置，能通过降低测试时间和环境影响来高精度地测量电阻率。
该技术使用四通道4-探头阵列（呈90度角摆放）自动测量混凝土试样周边的电阻率。PC软件根据标准规范生成所要求的报告。测量可用于评估混凝土抵抗氯离子渗入的能力。快速氯离子渗透性测试RCPT(ASTM C1202)和混凝土表面电阻率的定量关系示于表1。
表1：表面电阻率和氯离子渗透性的关系
氯离子渗透性 | 按照ASTM C1202规定的56天快速氯离子渗透通过的电荷 (库伦) | 表面电阻率@23˚C (kW×cm) |
高 | >4000 | <10 |
中 | 2000-4000 | 10-15 |
低 | 1000-2000 | 15-25 |
极低 | 100-1000 | 25-200 |
可忽略 | <100 | >200 |
＊ 节选自Kessler等2005
应用
Surf混凝土表面电阻率测试仪是一种检测混凝土试样或芯样表面电阻率的实验室设备。该技术有多种用途，例如：
● 基于性能的混凝土质量控制
● 评估混凝土离子分散系数
● 混凝土结构的使用寿命设计
● 评估混凝土结构剩余寿命
● 荷载作用下混凝土构件的裂缝探测
● 监测新拌混凝土的凝结时间
特点
● 符合AASHTO TP95和即将制定的ASTM标准
● 快速测试（8次测量时间<15秒）
● 四通道表面电阻率测试仪
● 可变频率（13～100Hz）
● 有限的湿度损失
● 用PC软件自动生成报告
● 新拌混凝土测试/裂缝探测应用
技术规格
通用
类型 | 值 |
测试通道 | 4 |
测量显示于LCD上 | 有 |
LCD显示面积 | 65´33mm |
设备尺寸 | 200´160´70mm |
软件 | SurfTM Data Monitor |
读数范围和精度
| 读数范围 | 频率范围 | 精度 |
0.1 ~ 100 kW×cm | 13 ~ 100 Hz | ±(0.1+1%) |
100 ~ 1000 kW×cm | 13 ~ 100 Hz | ±(1+1%) |
测量时间
频率 | 单次测量时间 | 测试时间（8次测量） |
13 ~ 100 Hz | 1.5秒 | <15秒 |
