型号：XCELL
用途：进行钢筋混凝土结构中的锈蚀检测和成像，采用蓝牙技术通过平板电脑或手机app采集数据。
标准规范：GB/T50344-2004；JGJ/T152-2008；JJF1341-2012；DB34/T 1929-2013

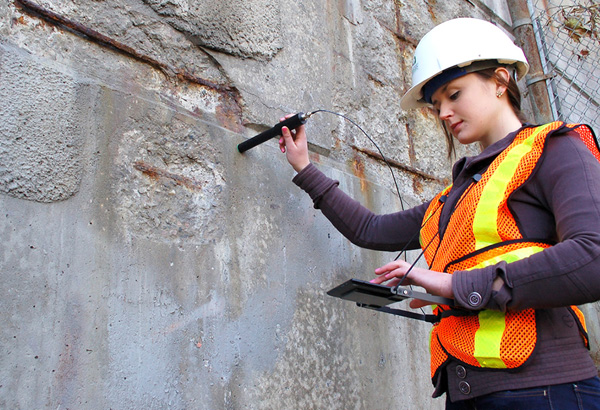

XCELL是一种基于智能平板电脑的NDT探头，按照ASTM C876方法快速、准确、效率高地探测和现场分析钢筋混凝土结构的锈蚀。CellTM利用先进的蓝牙免维护传感器检测锈蚀电位并无线传输到平板电脑上以实时生成半电池轮廓图（即锈蚀图）。结果可方便地与工程办公室共享。CELLTM能大大降低和数据采集、轮廓图绘制以及报告生成有关的工作量。
应用
XCELL根据ASTM C876“混凝土中未涂层钢筋的半电池电位标准测方法”效率高且准确地进行锈蚀成像。现场用安卓系统就可以分析结果显示高锈蚀可能的位置。输出结果包括被测区域的等电位轮廓图。测得的电位值可指示锈蚀可能性，示于表1。轮廓图以彩色显示，更清晰。
表1：电位值（CSE）和腐蚀可能性的关系
测得的电位（mV） | 钢筋锈蚀活动可能性 |
>-200mV | <10% |
-200~-350mV | 不确定 |
<-350mV | >90% |
特点
● 单人即可操作
● 免维护电极
● 用平板电脑/智能手机操作的设备
● 容易生成网格（在平板电脑/智能手机上）
● 快速分配数据至网格点
● 实时轮廓绘图
● 自动温度校正
● 方便的数据共享
● 蓝牙V4.0 LE技术
技术规格
通用
类型 | 值 |
电压测试范围 | ±1000mV |
测试精度 | 1mV |
采样率 | 1s |
输入阻抗 | >10MW |
温度测试范围 | -10~50˚C |
温度测试精度 | 0.5˚C |
通讯协议 | 蓝牙V4.0 LE |
探头重量 | 250g |
注：以上规格如有变化恕不另行通知!
