型号：TIP

用途：热异常桩身完整性测试仪用于评价混凝土灌注桩桩身质量TIP热异常桩身完整性测试仪是利用水泥固化（水化能）产生的热来评价混凝土灌注桩的桩身质量的，可应用于钻孔桩、螺旋桩等。

标准规范：ASTM D7949-14

热法桩身完整性测试-TIP（Thermal Integrity Profiler）是由美国南弗罗里达大学和Gray Muliins教授提出理论，由美国PDI桩基动力学测试公司研发生产了设备，是一种全新的灌注桩桩身完整性测试方法。TIP测试技术利用实测混凝土凝固过程中释放的热量来评价混凝土的浇筑质量，适用于各种混凝土基础，如钻孔灌注桩，大直径螺旋桩等。

符合技术规范

《混凝土深基础热异常检测标准方法》-ASTM D7949

技术特点

1.测试时间早，混凝土浇筑后48-72小时即可完成测试；

2.覆盖桩身整个截面，无盲区；

3.可准确计算桩身实际直径，钢筋笼混凝土保护层厚度；

4.三维模拟图像呈现，形象直观；

创新的数据采集系统

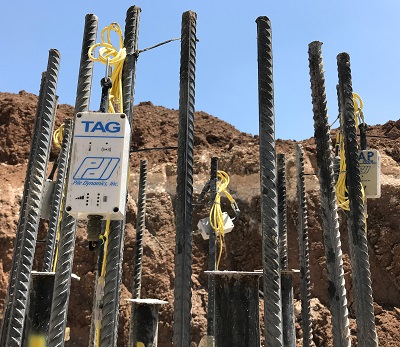

TAG数据发射盒是TAP数据采集盒升级版，TAG数据发射盒既可以将TAP数据采集盒里的数据收集汇总，也可以直接进行数据采集，再将数据直接发送到云端数据库里。

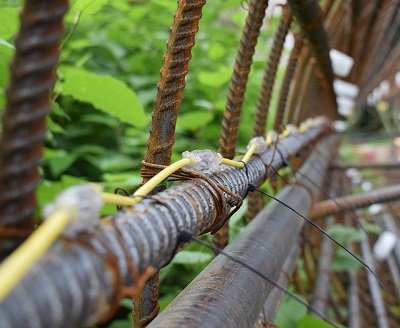

在浇筑混凝土前，将安装了数字式温度传感器的测温电缆绑扎到钢筋笼上，一般情况下，每间距350mm（一英尺）绑扎1根，小直径桩绑扎1根即可。每根测温电缆连接一个TAP数据采集盒或TAG数据发射盒，TAP和TAG会在用户设置的时间段内（通常15分钟）自动采集数据。

在整个混凝土养护过程中所获得的温度数据，均可实时查看或上传到云端数据库，再辅以TIP测试软件，形成桩身混凝土温度-深度的对应关系，通过观察峰值温度之前温度随深度的变化梯度，快速识别有问题的区域，如缩径、扩径和钢筋笼偏心，来评估桩身完整性。

TIP安装TAG数据发射盒的优势

1）通过云数据库发送实时采集数据；

2）工程师、设计师及工程承包商可在任意地点对采集数据进行实时查看；

3）有助于避免人为操作失误产生的错误；

TIP技术创新奖

2012 美国宇航局（MAGNET/ NASA ）制造项目创新奖

2013 建筑论坛NOVA奖

2013  美国深基础研究院（DFI）C.威廉.伯明翰技术创新奖

2015 美国土木工程师协会（ASCE）查尔斯·潘科技创新奖
