型号：SHAPE
用途：成孔质量检测仪可测量钻孔桩孔径、桩孔体积，控制垂直度质量，4通道或者8通道同时360°扫描，测试快速经济
标准规范：DGJ32/TJ-117-2011, DB/T29-112-2010, JTG/T 5312-2020

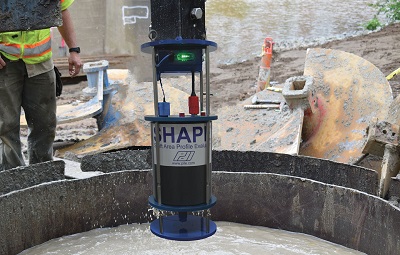

SHAPE是用于深基础质量控制的一款经济实用设备，可测量钻孔桩、地下连续墙、条形基础等的开挖尺寸和垂直度。
钻孔桩钻孔很少做到理想圆柱形，孔形不规则可能会对承载力等造成不同程度的影响。SHAPE可以将钻孔桩成孔和其他深基础开挖的情况，绘制成一个三维轮廓，在浇筑混凝土之前，将孔径，孔垂直度等参数，以图形的方式呈现出来。
产品特点
1）可快速连接旋挖钻机钻杆，也可使用绞车作为提升系统；
2）多通道超声波扫描；
3）自动计算孔径，桩孔体积及垂直度
4）数据采集频率约1秒/次，支持数据无线采集
5）支持4通道或8通道同时扫描
6）支持Sitelink®i技术
7）内置标定测试功能，提高测试精度
8）支持泥浆护壁孔内测试
9）内置电池
10）测试速度约30cm/秒，可提供360°、2D或3D视图等不同形式的测试结果

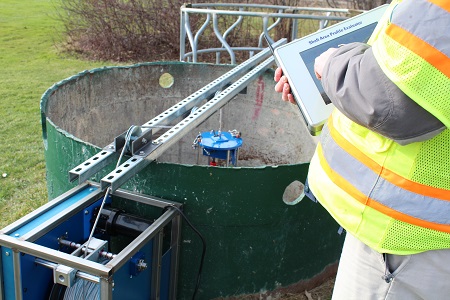

SHAPE 自提升系统
SHAPE还可选择配合自提升系统进行测试，将自提升系统架设在孔口，可更方便快捷地进行测试，该模式不需要旋挖钻机配合。电缆长度有125m，200m，以及350m可选，满足您的具体需求。
