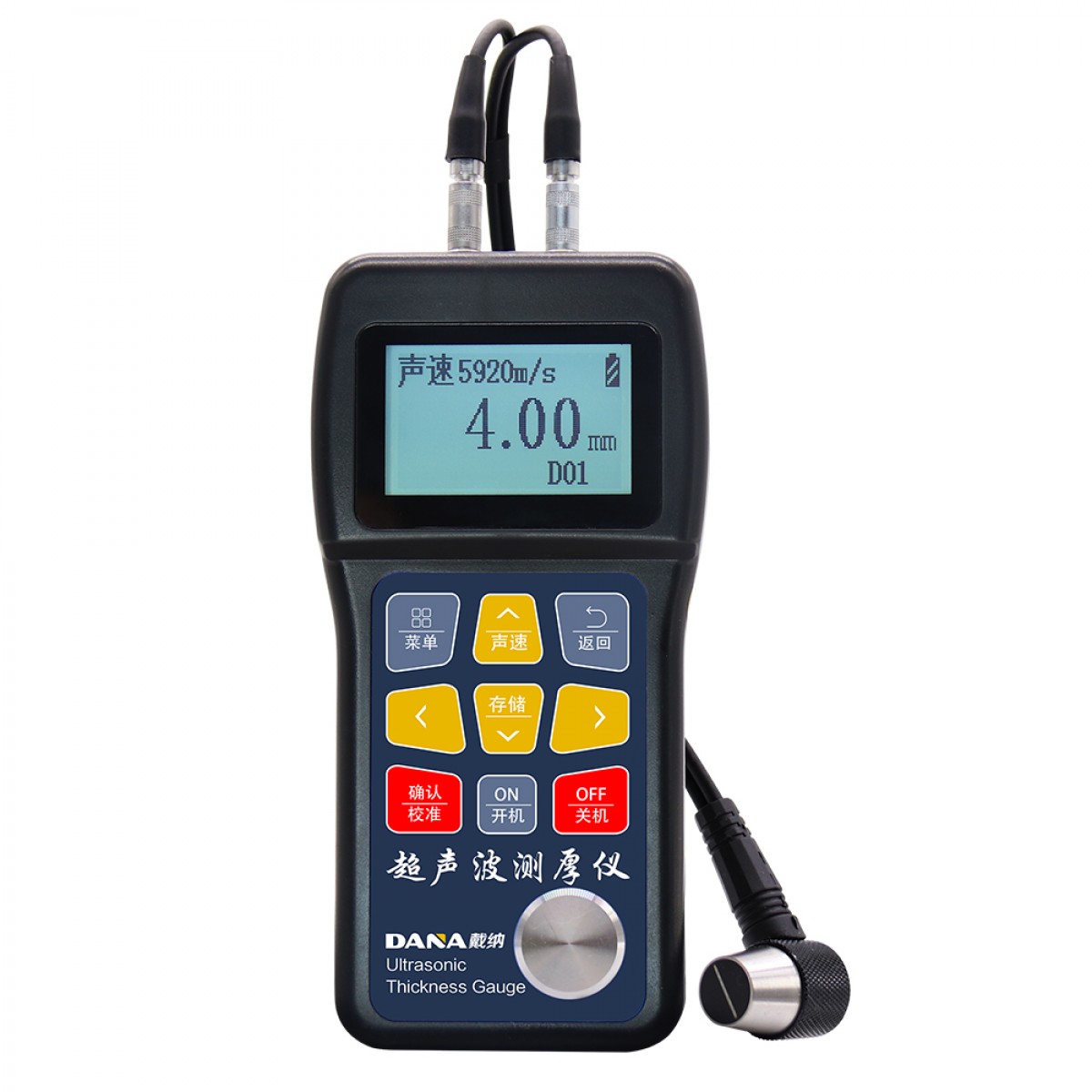

一、概述
超声波测厚仪采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等多个领域。
二、主要功能
l 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
l 可配备多种不同频率、不同晶片尺寸的探头使用；
l 已知厚度可以反测声速，以提高测量精度；
l 具有耦合状态提示功能；
l 有EL背光显示，方便在光线昏暗环境中使用；
l 有剩余电量指示功能，可实时显示电池剩余电量；
l 具有自动休眠、自动关机等节电功能；
l 小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。
三、技术参数
项目 | 单位 | 性能指标和功能 |
显示方法 | 高对比度的128*64液晶显示，高亮度EL背光； | |
测量范围 | mm | 0.75 ~ 300.0（钢） |
材料声速 | m/s | 1000 ~ 9999 |
分辨力 | mm | 0.01 |
示值精度误差 | mm | 测量范围 0.75 ~ 3.3时，分辨力0.01，允许误差±0.05测量范围3.3 ~ 99.99时，分辨力0.01，允许误差±（1‰H+0.04）测量范围100.0 ~ 300.0时，分辨力0.01，允许误差±3‰H注：H为测量的厚度 |
测量周期 | 单点测量时每秒钟6次； | |
校正模式 | 配机试块4mm自动校正 /用户自定义校正（单点校正 /双点校正） | |
测量功能 | 最小读数俘获、平均测量、设限测量、差值测量 等软件功能可选 | |
测量模式 | R-B1（发射脉冲至一次回波） | |
动态测声速功能 | 可利用输入已知厚度，动态扫查测读被测工件的声速 | |
智能电源功能 | 开机闲置一段时间后，仪器会自动关机电池低压指示 | |
蜂鸣器 | 校准提示、超限提示 | |
存储 | 40组测厚数据（仅测量值，声速值）40组参数数据集（包括测量值、仪器设置等参数） | |
语言 | 中文/英文 可选 | |
单位制式 | 公制（mm）/英制（inch）可选 | |
工作时间 | h | ≥30 |
供电模式 | 二节5号电池 | |
工作温度 | ℃ | -20 ~ 50 |
重量 | g | 约245g（含电池） |
尺寸 | mm | 145mm×74mm×32 mm（高×宽×厚） |
四、工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
式中： H－测量厚度； v－材料声速；
t－超声波在试件中往返一次的传播时间。
五、仪器配置
序号 | 名称 | 数量 | 备注 | |
标准配置 | 1 | 主机 | 1台 | |
2 | 标准探头（5MHz） | 1只 | ||
3 | 耦合剂 | 1瓶 | ||
4 | ABS仪器箱 | 1只 | ||
5 | 合格证 | 1份 | ||
6 | 保修卡 | 1份 | ||
7 | 说明书 | 1份 | ||
8 | AA(5号)尺寸碱性电池 | 2只 | ||
可选配置 | 9 | 粗晶探头（2.5MHz） | ||
10 | 大量程粗晶探头（2MHz） | |||
11 | 微径探头（7MHz） | |||
12 | 高温探头（5MHz） | |||
13 | 高温耦合剂 |
六、探头选择
名称 | 型号 | 频 率 (MHz) | 探 头 直 径 | 测量范围 | 最小管径 | 特性描述 |
粗晶探头 | N02 | 2 | 12mm | 3.0mm～600.0mm（钢） 40mm以下(灰铸铁HT200) | 20mm | 用于铸铁等粗晶材质的测量 |
大量程粗晶探头 | N02 | 2.5 | 20mm | 3.0mm～600.0mm（钢） 100mm以下(灰铸铁HT200) | 30mm | 用于铸铁等粗晶材质的测量 |
标准探头 | N05/90° | 5 | 10mm | 1.0mm～600.0mm（钢） | Φ20mm×3.0mm | |
微径探头 | N07 | 7 | 6mm | 0.8mm～80.0mm（钢） | Φ15mm×2.0mm | 用于薄壁及小弧面的测量 |
微径探头 | N010 | 10 | 4mm | 0.7mm～3.3mm（钢） | Φ8mm×2.0mm | 用于薄壁及小弧面的测量 |
高温探头 | HT5 | 5 | 14mm | 3～200mm （钢） | 30mm |
