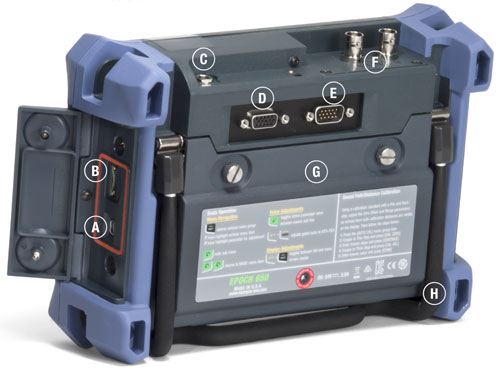

| 仪器的输入/输出 | USB端口 | USB（OTG）端口 |
| RS-232端口 | 有 |
| 视频输出 | 标准VGA输出 |
| 模拟输出 | 1个模拟输出（可选），可选的1 V/10 V全标度，很大4 mA |
| 报警输出 | 3个报警输出，5V TTL，10 mA |
| 触发器I/O | 触发器输入为5V TTL； |
| 触发器输出为5V TTL，很大10 mA |
| 编码器输入 | 单轴编码器线（正交，仅适用于腐蚀模块模式） |
| 环境评级 | IP评级 | 根据IEC 60529-2004（外壳防护等级– IP规范）标准，浏览键区硬件设计符合IP67侵入保护评级标准，飞梭旋钮硬件设计符合IP66侵入保护评级标准。 |
| 在新开发的产品正式投入生产以前，奥林巴斯要对产品的设计进行内部检验。这款仪器经测试证明符合IP评级标准。 |
| 爆炸性气氛 | 通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试，可在国家防火协会规范（NFPA 70）500节I级2分段D组中规定的爆炸性气氛中安全操作。 |
| 防撞击测试 | 通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15 g，11 ms半弦波。 |
| 防振动测试 | 通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。 |
| 工作温度 | –10°C～50°C |
| 电池存储温度 | 0°C～50°C |
| 一般规格 | 外型尺寸（宽 x 高 x 厚） | 236 mm x 167 mm x 70 mm |
| 重量 | 1.6公斤，包括锂离子电池 |
| 键区 | 英文、国际符号、日文、中文 |
| 语言 | 英语、西班牙语、法语、德语、日语、中文、葡萄牙语和俄语 |
| 探头接口 | BNC接口或No.1 LEMO接口 |
| 数据存储 | 机载100000个ID编码，可插拔2 GB microSD卡（标准） |
| 电池类型 | 单个锂离子电池，可充电，标准型 |
| 电池供电时间 | 15小时到16小时（锂离子） |
| 电源要求 | AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz |
| 显示器类型 | 全VGA（640 x 480像素）透反彩色LCD，60 Hz更新速率 |
| 显示屏尺寸（宽 x 高，对角线） | 117 mm x 89 mm, 146 mm |
| 脉冲发生器 | 脉冲发生器 | 可调方波 |
| PRF | 10 Hz ～ 2000 Hz，增量为10 Hz。 |
| 能量设置 | 100 V、200 V、300 V或400 V |
| 脉冲宽度 | 25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术 |
| 阻尼 | 50、100、200、400 Ω |
| 接收器 | 增益 | 0 dB ～ 110 dB |
| 大输入信号 | 20 V P-P |
| 接收器输入阻抗 | 400 Ω ± 5% |
| 接收器带宽 | 0.2 MHz ～ 26.5 MHz，–3 dB |
| 数字式滤波器设置 | 30个标准数字式滤波器设置 |
| 7个符合EN12668-1:2010标准的滤波设置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz） |
| 检波 | 全波、正半波、负半波、射频波 |
| 系统线性 | 水平：±0.5 % FSW |
| 分辨率 | 0.25 % FSH，放大器精度为±1 dB |
| 抑制 | 0 % ～ 80 %满屏高，带有可视警告 |
| 波幅测量 | 0 % ～ 110 %满屏高，分辨率为0.25 % |
| 测量速率 | 在所有模式下，相当于PRF |
| 校准 | 自动校准 | 声速、零位偏移、 |
| 垂直声束（一个底面回波，或回波到回波）、角度声束（声程或者深度） |
| 检测模式 | 脉冲回波、双晶或穿透 |
| 单位 | 毫米、英寸或微秒 |
| 范围 | 3.36 mm to 13388 mm，5,900 m/s |
| 声速 | 635 m/s to 15240 m/s |
| 零位偏移 | 0 µs ～ 750 µs |
| 显示延迟 | -59 mm to 13401 mm，钢中纵波声速 |
| 折射角度 | 0° ～ 90°，增量为0.1°。 |
| 闸门 | 测量闸门 | ２个完全独立的闸门，用于波幅和渡越时间（TOF）测量。 |
| 闸门起点 | 在整个显示范围内可变 |
| 闸门宽度 | 在从闸门起点到显示范围的终点之间的区域内可变 |
| 闸门高度 | 在2 % ～ 95 %满屏高范围内可变。 |
| 报警 | 正阈值和负阈值，很小深度（闸门1和闸门2） |
| 测量 | 测量显示位置 | 5个位置（手动或自动选择） |
| 闸门（1和2） | 厚度、声程、投射、深度、波幅、渡越时间、很小/很大深度、很小/很大波幅 |
| 回波到回波 | 标准闸门2到闸门1，可选界面闸门跟踪 |

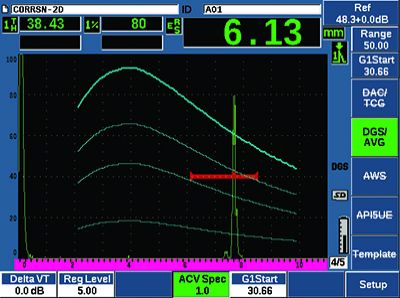

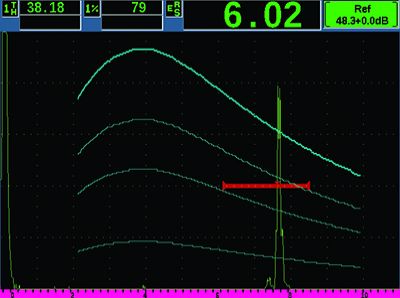

| 其它测量 | DGS/AVG的上冲值（dB）、DGS/AVG的ERS（等效反射体大小）、AWS D1.1/D1.5的A、B、C和D值定级、抑制值、回波到参考dB值。 |
| DAC/TCG | 标准 |
| DAC点 | 多达50个点，110 dB动态范围 |
| 特殊DAC模式 | 自定义DAC（多6条曲线），20 % ～ 80 %视图 |
| 曲面校正 | 用于角度声束测量的标准外径或棒材校正。 |
| 腐蚀（可选） | 交叉零点测量算法、V声程校正、单一回波、回波到回波，或编码B扫描 |
