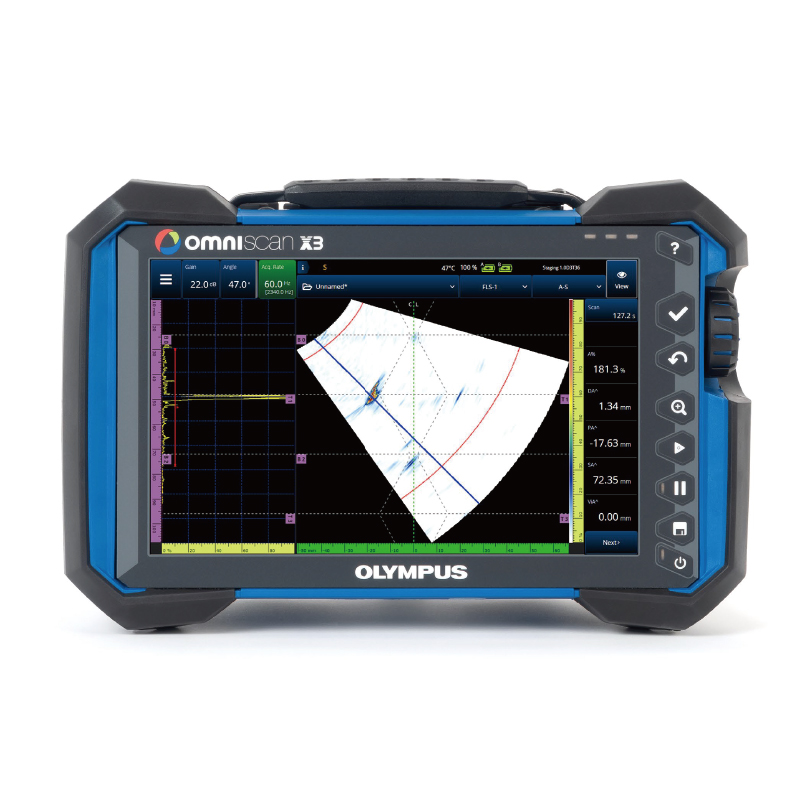

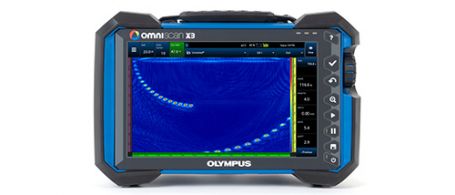

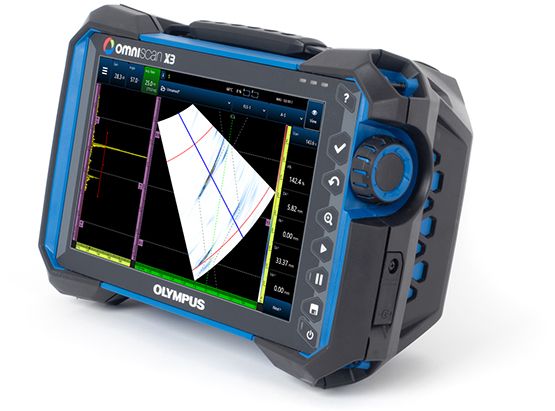

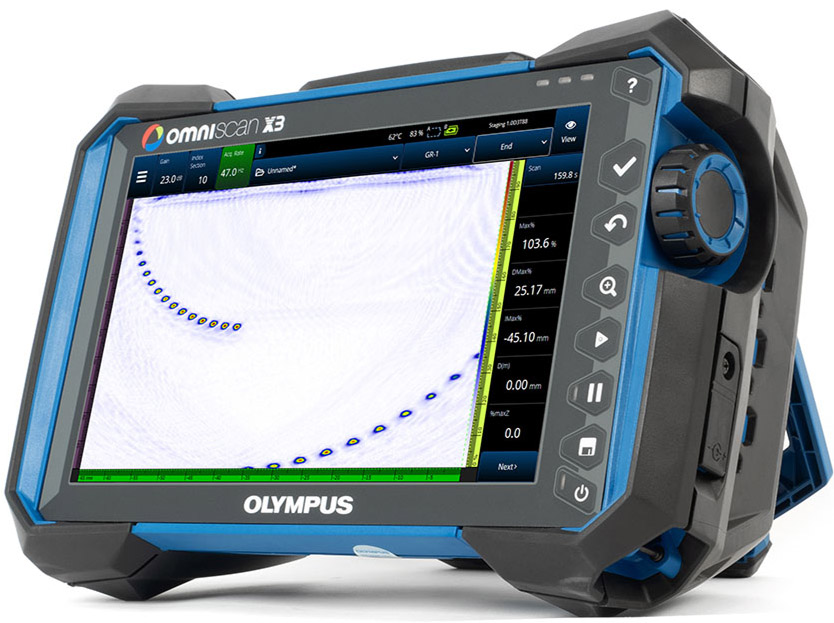

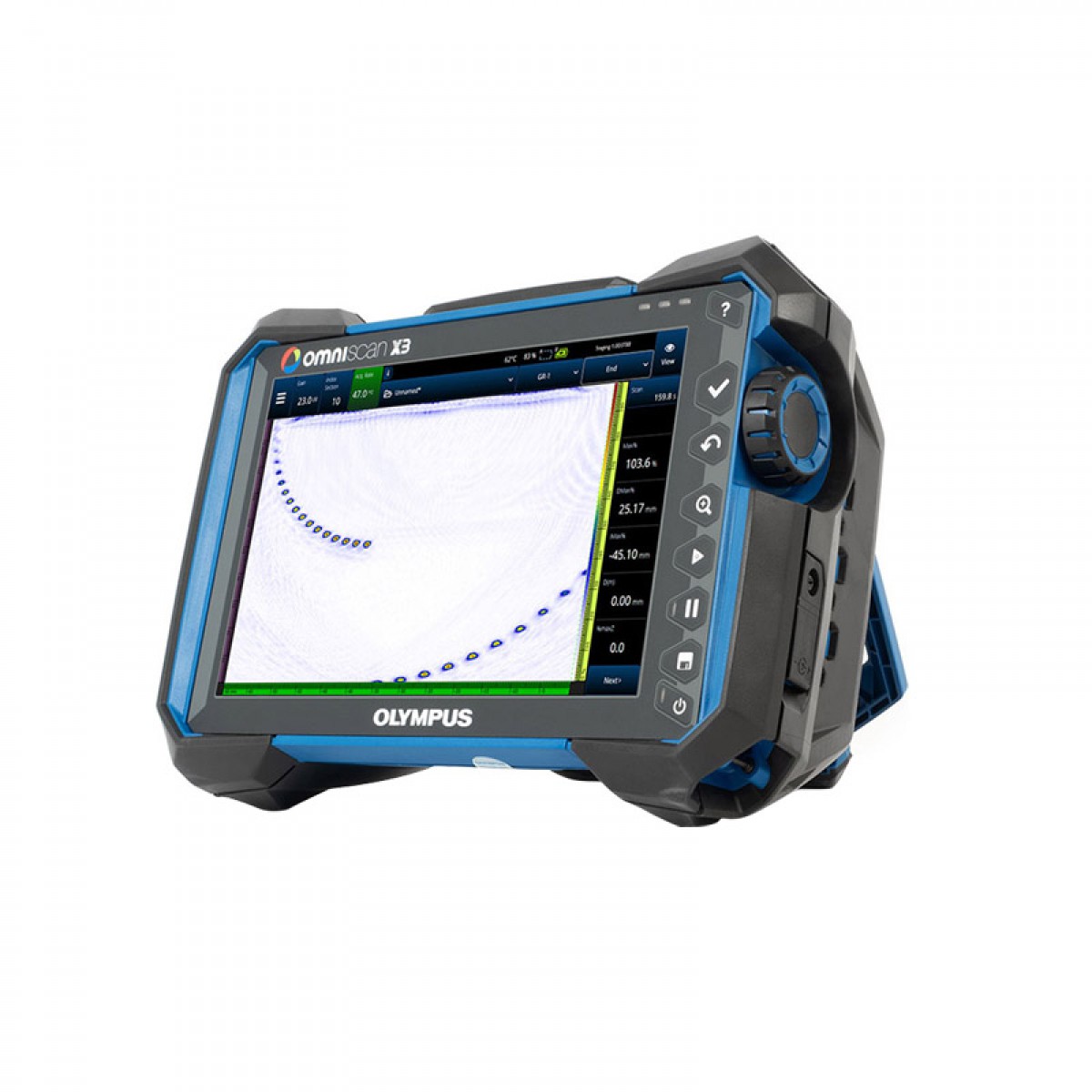

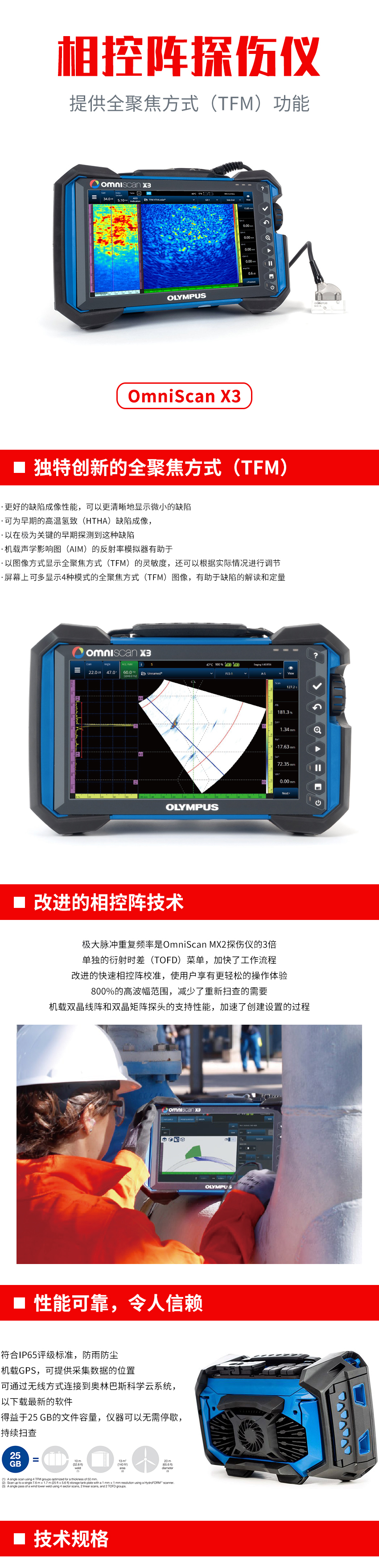

| 类型 | 多组、多模式超声探伤仪 |
| 声学技术规格 |
| 尺寸（宽 × 高 × 厚） | 335 mm × 221 mm × 151 mm | 脉冲发生器 | PA通道 | UT通道 |
| 重量 | 5.7 kg（含1块电池） | 电压 | 40 V、80 V、115 V | 85 V、155 V、295 V |
| 硬盘驱动器容量 | 64 GB的内置SSD，还可以借助外置USB驱动盘扩展存储容量 | 脉冲宽度 | 30 ns ～ 500 ns范围内可调，分辨率为2.5 ns | 30 ns ～ 1,000 ns范围内可调，分辨率为2.5 ns |
| 存储设备 | SDHC卡和SDXC卡，或者大多数标准USB存储设备 | 下降时间 | < 10 ns | < 10 ns |
| 超大机载文件容量 | 25 GB | 脉冲形状 | 负方波脉冲 | 负方波脉冲 |
| GPS | 有（除非针对某些地区另有规定） | 输出阻抗 | 脉冲回波模式：28 Ω | < 30 Ω |
| 报警 | 3个 | 一发一收模式：24 Ω |
| 无线连接 | 有（USB适配器作为配件单独出售） | 接收器 | PA通道 | UT通道 |
| PA接口 | 1个接口 | 增益范围 | 0 dB ～ 80 dB，超大输入信号； 550 mVp-p（满屏高） | 0 dB ～ 120 dB，超大输入信号； 34.5 Vp-p（满屏高） |
| UT接口 | 4（2 P/R通道） | 输入阻抗 | 脉冲回波模式，9 MHz时：57 Ω ±10 % | 脉冲回波模式：50 Ω |
| 认证 | ISO 18563-1:2015 | 一发一收模式，9 MHz时：100 Ω ±10 % | 脉冲发送接收模式：50 Ω |
| EN12668-1:2010 | 系统带宽 | 0.5 MHz ～ 18 MHz | 0.25 MHz ～ 28 MHz |
| 显示 | 声束形成 | PA通道 | UT通道 |
| 类型 | TFT LCD（薄膜晶体管液晶显示屏），电阻式触摸屏 | 扫查类型 | 单一、线性、扇形、混合和全聚焦方式（TFM） | - |
| 尺寸 | 269毫米（10.6英寸） | 超大孔径 | OMNIX3-PATFM1664PR = 16晶片 | - |
| 分辨率 | 1280 × 768像素 | OMNIX3-PATFM16128PR = 16晶片 |
| 颜色数量 | 1千6百万 | OMNIX3-PATFM32128PR = 32晶片 |
| 可视角度 | 水平：−85° ～ 85° | 接收晶片数量 | OMNIX3-PATFM1664PR = 64接收晶片 | - |
| 竖直：−85° ～ 85° | OMNIX3-PATFM16128PR = 128接收晶片 |
|
| OMNIX3-PATFM32128PR = 128接收晶片 |
|
| 聚焦法则的数量 | 可高达1024 | - |
| 输入/输出（I/O）端口 | 发射的延迟范围 | 0 µs ～ 10 µs，增量为2.5 ns | - |
| USB 2.0 | 2个端口（1个位于电池的后面） | 接收的延迟范围 | 0 µs ～ 6.4 µs，增量为2.5 ns | - |
| USB 3.0 | 1个端口 |
|
|
|
| 视频输出 | 视频输出（HDMI） | TFM/FMC |
| 存储卡 | SDHC端口 | 被支持的模式 | 脉冲回波：L-L、TT和TT-TT |
| 通信 | 以太网 | 一发一收：LL-L、TT-T、TT-L、TL-T、LT-T、TTT-TT和TL-L |
| 输入/输出（I/O）线 | 声束组的数量 | 同时显示可多4个全聚焦方式（TFM）组 |
| 编码器 | 双轴编码器线（正交或时钟/方向），可以连接第三个编码器 | 超大孔径 | OMNIX3-PATFM1664PR = 32晶片扩展孔径 |
| 数字输入 | 6个数字输入，TTL | OMNIX3-PATFM166128PR = 32晶片扩展孔径 |
| 数字输出 | 5个数字输出，TTL | OMNIX3-PATFM32128PR = 64晶片扩展孔径 |
| 采集开关 | 将1个数字输入配置为采集开关 | 图像分辨率 | 高达1024 × 1024（1 M点），针对每个全聚焦方式（TFM）声波组 |
| 电源输出线 | 5 V额定值，1 A（短路保护），在1 A时为12 V输出 | 实时全聚焦方式（TFM）包络 | 有 |
|
| 操作环境 |
| 外接DC电源 | 侵入保护评级 | 符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴） |
| 直流输入（DC-IN）电压 | 15 VDC ～ 18 VDC（最小为50 W） | 防撞击评级 | 通过MIL-STD-810G的坠落测试 |
| 接口 | 圆形，2.5毫米引脚直径，中心正极 | 预期用途 | 室内和室外使用 |
| 海拔高度 | 高达2000米 |
| 电池 | 操作温度 | 0 °C ～ 45 °C |
| 类型 | 锂离子电池 | 存储温度 | −20 °C ～ 60 °C （内含电池） |
| 容量 | 93 Wh | −20 °C ～ 70 °C （不含电池） |
| 电池数量 | 2个 |
|
|
|
| 运行时间 | 2个电池运行5个小时（具有热插拔性能） |
|
|
|
| 可编程TCG |
| PA/UT配置 | 点的数量 | 32个，每个聚焦法则有一条TCG（时间校正增益）曲线 |
| 位深度 | 16比特 | 范围 | 相控阵（标准）：40 dB，步距为0.1 dB |
| 超大脉冲重复频率（PRF） | 20 kHz | 相控阵（扩展）：65 dB，步距为0.1 dB |
|
| 常规超声：100 dB，步距为0.1 dB |
| 频率 | 超大斜率 | 相控阵（标准）：40 dB/10 ns |
| 有效数字化频率 | 超大100 MHz | 相控阵（扩展）：0.1 dB/10 ns |
|
| 常规超声：40 dB/10 ns |
| 显示 |
|
| 刷新率 | A扫描：60 Hz； S扫描：20 Hz ～ 30 Hz | 处理 |
| 包络（回波动态模式） | 有：体积校正的S扫描（30 Hz） | A扫描数据点的超大数量 | 可高达16384 |
| A扫描高度 | 可高达800 % | 实时平均 | PA：2、4、8、16 |
|
| UT：2、4、8、16、32、64 |
| 同步 | 检波 | 射频、全波、正半波、负半波 |
| 根据内部时钟 | 1 Hz ～ 10 kHz | 滤波 | PA通道：3个低通、6个带通和4个高通滤波器 |
| 外部步速 | 有 | UT通道：8个低通、6个带通和4个高通滤波器（当配置为TOFD时，为3个低通滤波器） |
| 根据编码器 | 双轴：1步 ～ 65536步 | 视频滤波 | 平滑（根据探头频率范围调节） |
| 数据技术规格 |
|
|
|
|
| A扫描数据点的超大数量 | 可高达16384 |
|
|
|
| 实时平均 | PA：2、4、8、16 |
|
|
|
| UT：2、4、8、16、32、64 |
|
|
|
| 检波 | 射频、全波、正半波、负半波 |
|
|
|
| 滤波 | PA通道：3个低通、6个带通和4个高通滤波器 |
|
|
|
| UT通道：8个低通、6个带通和4个高通滤波器（当配置为TOFD时，为3个低通滤波器） |
|
|
|
| 视频滤波 | 平滑（根据探头频率范围调节） |
|
|
|
| 可编程TCG |
|
|
|
| 点的数量 | 32个，每个聚焦法则有一条TCG（时间校正增益）曲线 |
|
|
|
| 范围 | 相控阵（标准）：40 dB，步距为0.1 dB |
|
|
|
| 相控阵（扩展）：65 dB，步距为0.1 dB |
|
|
|
| 常规超声：100 dB，步距为0.1 dB |
|
|
|
| 超大斜率 | 相控阵（标准）：40 dB/10 ns |
|
|
|
| 相控阵（扩展）：0.1 dB/10 ns |
|
|
|
| 常规超声：40 dB/10 ns |
|
|
|
